　　1、系统组成

　　miniSVP声速剖面仪是由英国Valeport公司生产的mini系列产品之一，是一款可以自容和直读方式工作的便携式高精度声速剖面仪，由主机、Datalog Express采集软件、数据通讯电缆、开关插头及Pelica仪器箱组成。

　　1.1、miniSVP 主机

　　主机配置0.03米/秒的高精度声速传感器、0.05%高精度压力传感器和0.01摄氏度的温度传感器，出厂前经严格校准。防水外壳采用Actel材料做成，轻便且坚固，设计耐压500米。连接插头采用著名的Subcon防水插头。

　　供电可采用外部9-28V直流供电或内部电池，电池为市场通用性很强的标准C型（或称2号电池）碱性或锂电池。

　　具体指标请参考《性能指标》

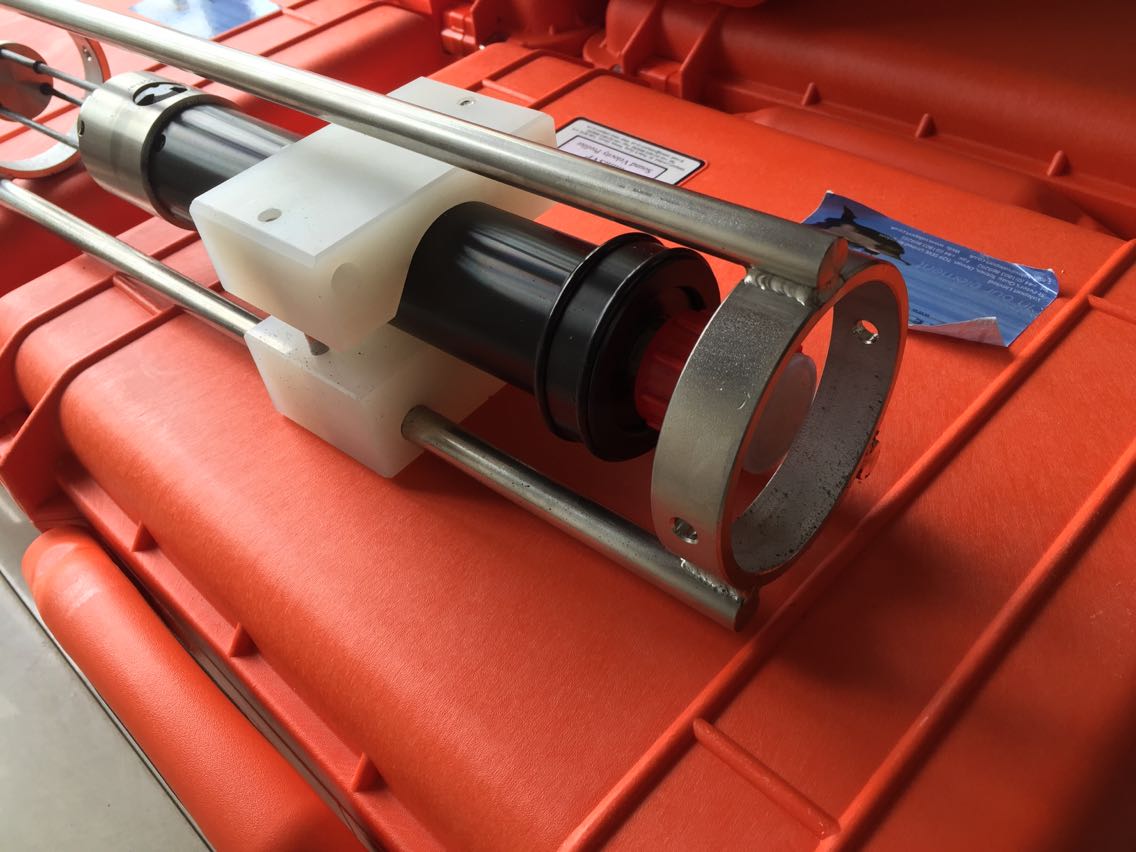

　　1.2、悬挂支架（选件，下图供参考）

　　悬挂支架用于固定miniSVP，并起到碰撞保护和配重作用。在悬挂安装方式中，悬挂支架还提供受力支撑（注意请不要使用数据线作为受力方式来下放仪器）。

　　1.3、电缆

　　Y电缆用于连接电脑、外接电源和仪器，用于仪器设置及数据下载。如需以直读工作方式，还可选配50米、米带绞盘和Subcon防水插头的数据电缆。

　　鉴于当前市场多数笔记本电脑没有RS232通讯口，系统随机配置USB串口转换器。

　　1.4、供电

　　采用1节C型（2号）标准碱性或锂电池供电，使用完毕后可方便更换。若采用碱性电池情况下，仪器连续模式工作和持续38个小时，若采用锂电池，可用101小时左右。

　　另外系统还可采用外部供电方式，输入电源为直流9-28伏。

　　1.5、开关插头

　　该插头用于自容工作方式下，开启仪器，并入水后起到防水作用。该插头插入后，仪器将按照当前设置，开机工作。

　　1.6、DatalogExpress 采集软件

　　用于数据采集下载、显示及仪器设置。

　　2、一般操作流程

　　2.1、设备连接

　　如需要更改仪器设置及数据下载，则需要连接仪器与电脑，通过软件进行操作。如不需要这些操作，则直接将开关插头插入miniSVP主机连接头后，仪器即按照先前配置开机进行测量。

　　如下图所示，将Y 电缆带红色Subcon 防水插头一端与仪器插头对接，并旋紧外侧红色套袖，已起到好的防水效果。另一端DB9 RS232 串口与电脑串口连接（如笔记本没有串口，可使用随机携带的USB 串口转换器），Y 电缆另一端为外接电源连接线，电压为直流9-28 伏，一般在长期实时监测中，可采用外部供电，一般情况下采用内部电池供电。

　　电脑安装Datalogexpress 软件后，便可与设备建立通讯，进行仪器设置、数据下载等工作了。

　　Subcon防

　　水插头

　　外接电源线

　　Y电缆

　　DataLog Express软件

　　使用内部电池时，

　　不要使用外部供电

　　1） 仪器设置

　　2） 释放安装

　　3） 数据下载

　　4） 打开数据文件及显示

　　如不需要更改仪器设置或下载数据，可省略第1、2步，用短的开关插头插入仪器，如下图所示，其他各操作请参考《软件安装及操作》

　　自容工作时连接短的开关插头

　　3、DatalogExpress 软件安装及操作

　　3.1、简介

　　DatalogExpress 是Valeport Mini 系列产品的数据采集设置软件，支持以下设备型号，并能识别连接设备类型：

　　miniSVP声速剖面 MIDAS CTD温盐深仪

　　miniCTD温盐深仪 Monitor CTD温盐深仪

　　miniTIDE潮位仪 MIDAS SVX2声速及温盐深仪 MIDAS SVP声速剖面仪 MIDAS WLR波朝仪 Monitor SVP声速剖面仪 MIDAS ECM电磁水流仪3.2、安装将安装光盘插入光驱，点击Setup 安装，按照提示进行下一步NEXT 操作，软件会默认安装在C 盘programfiles\Datalogexpress 目录下。

　　3.3 操作

　　重要提示：由于软件使用的日期时间格式为英国格式，如安装在中文版操作系统上，建议将“区域和语言”改为“英语英国”的设置，否则可能在绘制声速线图时，读取时间出错。更改区域和语言，请到操作系统的控制面板的“语言和区域设置”进行设置，如下图：

　　3.3.1、主界面菜单

　　软件运行后的主界面如下图所示

　　菜单项

　　文件向导 显示类型用户窗口窗口管理 操作手册？？ 文件打开文件

　　存储文件

　　停止记录

　　实时显示

　　向导

　　显示类型

　　简单数据显示Simple Display----显示最新的数据（需要在窗口点鼠标右键，选择要显示的传感器数据）列表数据显示Scroll Display-----已列表形式显示所有数据图形显示 Graph Display----把记录的数据，以图形方式显示，横轴为时间，纵轴为要显示的传感器数据如声速、温度、深度（或压力）等剖面图形Profile Display 用于声速仪、深度剖面显示最新数据显示Last Data Display----显示最新数据在（实时模式下） 用户窗口可将显示的几个窗口组合存储、调用出来，已不需每次重新设置图形显示窗口Load 调入

　　Save 存储

　　Rename 更名

　　窗口管理

　　Close 关闭当前窗口

　　Tile 窗口平铺

　　Minimize All 所有窗口最小化

　　操作手册

　　可打开pdf 文件格式的英文版操作手册

　　3.3.2、通讯向导

　　建立与仪器的连接

　　打开已下载或存储的数据文件

　　关于

　　退出向导

　　重新调出通讯向导

　　点击Comms Wizard 菜单

　　点击 Next 按钮，向导窗口将跳出

　　3.3.3、设置及下载数据

　　建立与仪器的连接

　　3.3.3.1、通讯端口设置

　　 Com 端口号：选择miniSVP 与电脑连接的Com 口号 通讯类型 Type：

　　 波特率 Baud Rate：默认波特率为

　　3.3.3.2、下一步操作提示

　　插好通讯电缆

　　 使用外部电池或内部电池给设备供电

　　 点击 next 执行下一步操作，软件将与设备建立连接3.3.3.3、连接失败提示窗口如连接失败，则会有下述提示窗口，当仪器已触发Burst 模式工作时，当在间隔期内，设备处于Sleep 休眠状态，此时与设备通讯，可能仪器不会做出反应，会出现连接失败情况。可尝试多次连接，或将电缆与仪器重新插拔一下，则仪器会立即做出反应，建立连接。

　　 Com 端口号和通讯模式是否正确（RS232 和正确的波特率设置）？？ 尝试使用 Don’t know 波特率，让软件自动探测波特率？？ 检查电缆连接是否正确?? 检查电压是否充足

　　 与我们取得联系

　　如连接成功，则跳到第（四）步

　　3.3.3.4、valeport声速剖面仪svp使用方法操作窗口

　　1） 更改设置

　　a） 采样模式设置

　　Continuous 模式：设备将根据下放设置的采样频率（miniSVP 为1Hz 到8Hz）进行连续测量Profile 剖面模式：用于声速仪的剖面测量，在后面步骤设置采集声速的间隔深度设置好后，按Next 按钮，进行下一步设置

　　b） 时间设置

　　打钩后，执行下一步Next 操作，仪器时间将与计算机时间同步c） 测量深度单位设置Metric：米

　　Imperial：英尺

　　请在 Apply To Pressure？上打钩，否则记录单位将是压力单位，若打钩，则会使用UNESCO 公式将压力转换为深度单位。

　　d） 设置深度剖面间隔距离

　　在上一页1）a）设置中选择profile 剖面测量时，才有本设置窗口，连续采样时无此设置项单位为米，即每间隔x 米采集记录一次声速值e） 文件头信息设置第一个输入框：输入测量地点等信息，此信息可作为文件头内容记录在文件中第二个输入框：输入测量地点的纬度值，在使用UNESCO 公式转换压力为深度时，用来修正计算结果。

　　f） 大气压修正值

　　第一勾选处Set Pressure Tare：将miniSVP 放置在空气中，记录当前大气压值，已在测量中，抵消大气压对总压力的影响。

　　第二勾选处Zero Pressure Tare：将修正值设为零，仪器将记录总压力（水压大气压）最后执行，将前面设置参数写入到仪器中生效。

　　2） 运行

　　g） 记录模式设置

　　Self Recording 自容工作方式：在插入开关插头后，仪器将以自容工作方式工作，不再向串口发送测量数据。

　　Direct Reading 直读工作方式：在将测量数据记录在存储器的同时，将测量数据通过串口向外发送。

　　备注：在已自容方式工作时，请选择第一种自容方式。如直读方式，尽管数据也会自动保存在内存中，但向串口发送数据，会增加系统耗电量，减少电池的使用寿命。

　　h） 释放仪器前提示

　　 自容模式时：

　　退出Datalog Express 软件

　　取下通讯电缆

　　 确认电池已安装

　　插入开关插头

　　 下放仪器

　　直读模式时：

　　执行下一步操作后，设备立刻进入运行状态，可通过数据显示菜单下操作，已列表、图形等形式显示及记录测量数据。软件最底下状态栏显示仪器工作状态及命令的发送状况，当设置好后，软件会先将相关设置参数写入仪器，然后启动测量。测量开始后，状态栏会显示测量数据，此时可以打开图形显示窗口来显示数据图形。

　　3） 数据下载

　　在文件列表中选择要下载的文件，点击下载数据，数据将下载到软件安装目录的Data 文件夹里。

　　软件可打开此文件进行显示。

　　内存管理

　　4） 更改设备波特率

　　出厂默认波特率为115200，可通过此窗口修改仪器通讯波特率5） 取消退出清除内存

　　空余内存数

　　已使用内存数

　　3.3.4、显示窗口

　　Datalog Express 软件可以打开显示数据文件，也可显示实时采集数据。

　　3.3.4.1、打开文件

　　可通过文件菜单或向导的Open File 来打开已下载存储的数据文件打开文件3.3.4.2、实时显示

　　在连接通讯电缆进行实时采集模式下，通过菜单下的实时数据显示可转到实时显示模式显示下。

　　3.3.4.3、数据显示

　　打开文件后，要显示数据，可通过菜单“display Type”，来打开要显示的窗口，或通过User Display 来调入已存储的窗口设置图形显示窗口在刚打开时为空，需要点击鼠标右键，选择要显示的传感器数据，如声速、温度还是深度（或压力）简单数据显示Simple Display----显示最新的数据列表数据显示 Scroll Display-----已列表形式显示所有数据图形显示Graph Display----把记录的数据，以图形方式显示剖面图形 Profile Display 用于miniSVP 等          的深度剖面显示最新数据显示 Last Data Display----显示最新数据在（实时模式下）3.3.4.4、新建图形窗口通过Display Type 菜单下的

　　Display 新建一图形窗口后，新建的窗

　　口为空白窗口，如下

　　点击鼠标右键，选择要显示的数据，若

　　文件中有所选数据，则会已图形方式显

　　示

　　3.3.4.5、图形拷贝

　　通过Copy 和Save 可以将图形存储BMP 文件，或剪贴到word 等编辑器中。

　　3.3.4.6、存储调入用户窗口界面

　　可将显示的几个窗口组合存储和调用出来

　　Load 调入：调入已存储的窗口组合界面

　　Save 存储：将现有的窗口组合界面存储，供下次直接调用出已建立的显示窗口Rename 更名：更名窗口组合名称3.3.4.7、窗口管理

　　窗口平铺、关闭及最小化操作

　　4、电池更换

　　4.1、将仪器插头端，较粗的外圈逆时针旋出

　　4.2、更换电池

　　4.3、在密封圈上涂适量密封硅脂

　　电池

　　密封硅脂

　　4.4、将插头端对准插入，如按不下去，则说明没有对准拧上外层套圈，不宜过紧。

　　外层圈套

　　5、主要技术指标

　　传感器

　　miniSVP 配备一个Valeport 数字time of filight 声速传感器，一个PRT 温度传感器和一个压电型压力传感器声速传感器

　　量程：

　　分辨率：

　　精度：±

　　温度传感器

　　量程：-5°C to +35°

　　分辨率：0.001 °

　　精度：±0.01 °

　　压力传感器

　　量程：

　　分辨率：

　　精度：±

　　数据采集

　　miniSVP 可以设置不同的采用频率以满足不同测量任务，调节范围为1 到8Hz 采样频率，即用于快速声速剖面测量，又可用于定点声速观测。

　　连续采样：以1, 2, 4 或 8Hz 频率自动采样

　　剖面模式：当深度变动一定范围时采样

　　通讯

　　RS232：最长传输距离200 米

　　RS485：最长传输距离1000 米

　　波特率：4800 – 460800，通讯参数：8 位数据位， 1 位停止位，无校验位，无流控制存储器The miniSVP 配有掉电不丢失的Flash 内存，可容纳一千万行数据（相当于10,000 个以1 米为间隔，深度为500 米的剖面数据）电子特性

　　内置电池：1 个C 型1.5v 碱性电池或3.6v 锂电池外部供电：
